# 图像的分类

常见的图像颜色模型包括：

  • R（Red）、G（Green）、B（Blue）：一种加色模型，通过不同强度的红、绿、蓝光混合来产生其他颜色，常用于显示设备。
  • H（Hue）、S（Saturation）、V（Value）：一种基于人类视觉感知的颜色模型，H 表示色相，S 表示饱和度，V 表示亮度。
  • Y（Luminance）、Cb（Blue difference）、Cr（Red difference）：一种用于视频和图像编码的颜色模型，Y 表示亮度，Cb 和 Cr 表示色差分量。
  • Y（Luminance）、U（Blue difference）、V（Red difference）：与 YCbCr 类似，也是一种亮度-色度模型。
  • Y（Luminance）、I（In-phase）、Q（Quadrature）：NTSC 制式中使用的颜色模型，Y 表示亮度，I 和 Q 表示色度分量。

# 人的视觉系统

# 人眼生理学与功能

视觉系统基本结构与功能

人的视觉系统由眼睛和大脑的视觉中枢组成，其基本功能包括：

  • 感知光刺激：能够感知光并对明暗环境进行适应。
  • 区分刺激：具备空间分辨率，可以区分不同的物体。
  • 感知光刺激随时间的变化：时间分辨率约为 10-20Hz。

人眼的一大特点是能够主动对准和扫描外部刺激，从而形成清晰的图像，这使得人能够从环境中接收丰富的信息，并创建更复杂的图案和空间感知。

人眼光学系统

人眼的光学系统包括角膜、虹膜、晶状体、玻璃体和房水。

  • 角膜：以固定的方式折射光线，无法改变形状。
  • 晶状体：可以通过改变曲率来将不同距离的物体聚焦到视网膜上。
  • 盲点：视神经无法感知的区域，位于鼻子侧面。

退化的人眼

  • 老花眼：随着年龄增长，晶状体能够适应的最近距离逐渐增大。
  • 远视眼：晶状体缺乏弹性或眼球前后距离太短。
  • 近视眼：晶状体或角膜折射光线异常，或眼球前后距离过长。
  • 散光：主要是由于角膜曲率不均匀，导致屈光（折射）异常。

人眼的细胞层

人眼的细胞层主要包括：

  • 视觉细胞层：包括锥状细胞（约 700 万）和杆状细胞（约 1 亿），它们将光信号转化为电信号。
    • 视锥细胞：短而粗，对强光敏感，能感知颜色。
    • 视杆细胞：相对细长，对弱光敏感，不能感知颜色。
  • 双极细胞层
  • 神经节细胞层（约 100 万）

# 人的视觉通路与特征

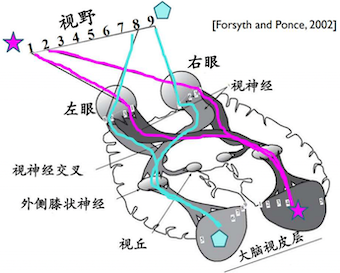

# 视觉通路

视网膜上的视觉能力分布

  • 在强光下，视网膜中央的中央凹视力最高。
  • 在极弱光照条件下，靠近中央凹的区域（副中央窝）具有最高的敏锐度。

颜色适应

颜色适应与视锥细胞的视觉质量（视质素）退化有关。

  • 暗适应：从亮到暗的环境，适应时间为 30-40 分钟。
  • 亮适应：从暗到亮的环境，适应时间为 1-2 分钟。

亮度感知

  • 人眼可感知的亮度范围：超过 1010 cd/cm210^{10}\ cd/cm^2。然而，人眼不能同时感知所有亮度，而是通过适应环境的平均亮度来感知对比度。
  • 对比度：在平均亮度合适时，人眼感知的对比度（最亮/最暗）为 1000:1；而在平均亮度很低时，对比度仅为 10:1。
  • 亮度辨别阈值：指感知亮度差异所需的最小亮度差，即 ΔL min\Delta L\ min。相对亮度辨别阈值 ΔL min/L\Delta L\ min/L 随着亮度 LL 的变化而变化。
  • 主观感受：感知的强度与刺激强度成正比。相同亮度的物体在不同的背景下会引起不同的主观感受。

视觉感知中的神经反应

  • 视网膜受到光刺激后，一些视觉神经会产生脉冲。
  • 单个视觉神经的活动是由一定范围内视觉细胞的集体作用决定的。
  • 侧向抑制：视觉细胞的活动受到周围细胞的抑制。这意味着感受野的内圈被激发时，外圈会被抑制。

Gabor 滤波器

Gabor 滤波器能模拟人类视觉系统中简单细胞对视觉刺激的响应，它通过高通滤波来压缩和过滤视觉细胞提供的信息流。

总结

人的视觉通路具有以下特征：

  • 光学系统（瞳孔、晶状体、视网膜等）对空间频率具有低通特性。
  • 视觉细胞对光强度有对数响应。
  • 神经系统侧向抑制具有高通特性。

# 视觉暂留与运动感知

视觉暂留

视觉暂留是指光刺激和其产生的感知之间存在延迟。当物体移出视野时，其印象可在视觉系统中持续 0.1-0.4 秒。这是因为光受体细胞将光信号转换为神经电信号需要一定的时间。

残像

刺激停止后，会有一种挥之不去的感觉，称为残像。

  • 正像：类似于实际刺激。
  • 负像：黑白颠倒，颜色显示为互补色。

相继对比现象

对第二个光刺激的感知受到前一个刺激的影响。这是由于一些视觉神经元因长时间暴露在同一视觉刺激中而“疲劳”，导致感知到原始图像的互补图像。

特克斯勒消逝效应（Troxler's Fading）

当目光长时间聚焦在某一个固定点时，余光中的其他视觉刺激会慢慢淡化直至消失。这是因为视觉系统会自动忽略那些一成不变且无关紧要的刺激。

视觉运动感知

  • 实际运动：由物体或观察者运动引起的运动知觉，是由于物体在视网膜上的成像位置移动导致的。
  • 似动知觉：在特定条件下，人们将客观静止的物体看作是运动的，或将不连续的位移看作是连续的运动，这是一种错觉。

光流（Optical Flow）

光流用于计算连续帧之间像素的运动，其基本假设包括：

  • 亮度（颜色）一致性假设：物体在视频帧序列中移动时，其对应的像素值保持不变。
  • 空间一致性假设：图像中局部区域的点通常属于同一表面，因此它们的运动表现出一致性。
  • 时间一致性假设：图像序列中对象的运动是逐渐变化的，很少出现突然跳跃或不连续。

眼动

  • 眼睛转动范围：眼睛能够水平（两侧各 60 度）和垂直（各 40 度）移动，有助于克服中央凹的局限性，并保持对比度。
  • 注视（Fixation）：眼球停止扫描视觉环境并保持相对静止的一段时间，目的是将当前感知的目标聚焦在中央凹，以获取足够的细节信息。
    • 注视由微眼跳、震颤和漂移等微小的眼动行为组成，以保持与目标的对准。
    • 注视时长通常在 50-600ms 之间，其长短取决于任务难度和刺激属性。
  • 眼跳（Saccade）：注视之间快速、弹跳的眼动行为，用于将中央凹对准视觉场景的另一区域。
    • 在眼跳期间，视觉被高度抑制。
    • 眼跳可以是自主或非自主的，双眼同步或共轭。
    • 眼跳的“计划”时间（潜伏期）通常在 100-1000ms 之间。
    • 平均眼跳时长为 20-40ms，且与幅度线性相关。
    • 眼跳一旦开始，其终点无法改变。

人类的视觉感知是由注视和眼跳交替引导的。

# 经典视觉现象和视觉错觉

  • 弗雷泽螺旋错觉：经典的视觉错觉图。
  • 知觉恒常性：我们在用有意义和可理解的方式组织感觉信息时，容易产生知觉恒常性。

# 人的听觉系统

# 听觉系统的组成

听觉基本通路

听觉基本通路包括外耳、中耳、内耳、内耳的输出和通往大脑的神经通路，以及大脑。

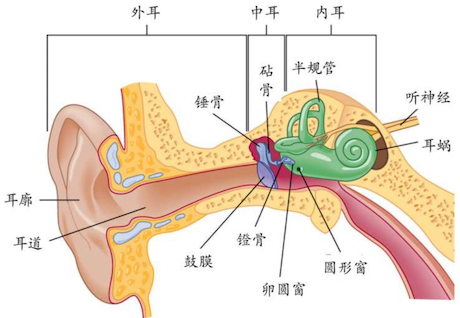

耳朵结构图

人类感知声音的过程

  1. 声波进入耳道，穿过外耳和鼓膜，引起鼓膜振动。
  2. 振动传递到中耳的锤骨、砧骨、镫骨，使其振动并放大声波。
  3. 力传递到内耳的耳蜗，使毛细胞弯曲并产生神经信号。
  4. 神经信号在听神经中转化为电信号，传输到大脑的听觉皮层。
  5. 在大脑中，神经信号被解码和理解为声音信息。

耳朵的各部分

  • 外耳：耳朵的可见部分（耳廓）和耳道，负责收集声波并将其引导到耳道中。
  • 中耳：位于外耳和内耳之间的空腔，由三块小骨组成，负责放大鼓膜的振动并传递到内耳。
  • 内耳：包括听觉感受器（耳蜗）和前庭感受器。耳蜗是参与声音传播的主要部分，由螺旋状管和内有毛细胞的基底膜组成。

基底膜

基底膜是声音的机械能转化为神经信号的关键器官。

  • 结构：基底膜固定在耳蜗内，是一个从基底向上弯曲的带状结构。
  • 运动机制：耳蜗管中传播的压力波在侧壁和基底膜之间产生阻力差，推动基底膜向上运动，使毛细胞刷动并产生神经信号。
  • 特征：基底膜高度非线性，表现出高度的频率特异性和动态范围，能够对复杂的声音场景进行有效的编码、处理和过滤。

# 声音的感知与掩蔽效应

声音的感知

  • 响度：人对声音强度或音量的感知。
  • 音高：对声音高低的感知。
  • 音色：对声音质量的感知。

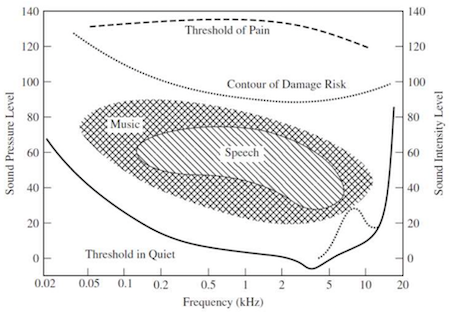

听觉范围

掩蔽效应

掩蔽效应是指在其他声音存在的情况下，某些声音变得不清楚甚至听不见。低于能谱掩蔽频率的信号不需要比特分配。

  • 频域掩蔽：当两个音频信号频率接近时，高强度频率会掩盖低强度频率。
    • 听力阈值会随着频域掩蔽曲线和听力阈值曲线的变化而改变。
  • 时域掩蔽：瞬时声音会使得前后邻近的声音听不见。
    • 前向掩蔽：掩蔽效应持续时间短。
    • 后向掩蔽：掩蔽效应持续时间长。
    • 被掩盖的声音的阈值会随着时间呈指数下降。
  • 噪声掩蔽：噪声会降低人们对另一种声音的敏感度，使听力阈值发生变化。

# 听觉定位

人类的听觉定位

人类的听觉定位能力在正前方最准确（2-3.5度），在背面（20度）和侧面较差。

定位线索

听觉定位依赖于以下线索：

  • 双耳线索：
    • 双耳时差（Interaural Time Difference, ITD）：前后方向的 ITD 为 0，侧面最大为 660μs。
    • 耳间强度差（Interaural Level Difference, ILD）：头部阻挡高频声音到达另一只耳朵，形成“声影”，导致两耳的声音强度存在差异。ILD 随着频率增大而变大。
  • 单耳线索：
    • 头部相关传递函数（Head-Related Transfer Function, HRTF）：耳朵和头部结构对声音产生过滤作用，导致接收到的声谱与声源位置有关。
      • HRTF 描述了人耳在不同频率下的传输特性。
      • 可以通过训练开发。

空间锥形区域声响混淆

在某个圆锥形的区域内，声源会产生相同的 ITD 和 ILD，导致声音定位混淆。这可以通过调整头部位置或利用单耳线索来部分矫正。

总结

  • ITD 主要用于定位低频声源。
  • ILD 主要用于定位高频声源。
  • HRTF 主要用于定位落在同一音高轴上的声源。

# 听觉场景分析

听觉分组原则

人类通过以下原则对听觉信息进行分组：

  • 位置邻近原则
  • 时间相似度原则
  • 音高和音色相似度原则
  • 连续性原则
  • 经验原则

鸡尾酒效应

人能够根据时间、空间、频率等信息来分离语音，但无法同时将注意力集中在多个语音流上。

相似度分组

  • 在低速情况下，分组主要基于时间相似度。
  • 在高速情况下，分组主要基于音色/音高相似度。

连续性原则

保持稳定音调或音调平滑变化的声音通常被归为同一组。

经验原则

熟悉或众所周知的旋律更容易被识别或分组。

# 人类信息处理

人类的信息处理能力是指从环境中接收、解释、存储和检索信息的能力，涉及感觉记忆、短期记忆、长期记忆、注意力、解决问题和决策。

# 记忆系统

  • 感觉记忆（Sensory Memory）
    • 定义：记忆处理的初始阶段，来自环境的信息被短暂存储在感觉系统中。
    • 持续时间：几分之一秒到几秒钟。
    • 类型：
      • 图像记忆（Iconic Memory）：与视觉相关。
      • 回声记忆（Echoic Memory）：与听觉相关。
  • 短期记忆（Short-Term Memory）
    • 定义：信息的临时存储，可以保存有限数量的信息。
    • 持续时间：几秒钟到一分钟。
    • 影响因素：
      • 分块（Chunking）：将信息分为有意义的单元，以提高记忆效率。
      • 排练（Rehearsal）：重复信息以将其保留在短期记忆中。
  • 长期记忆（Long-Term Memory）
    • 定义：更永久的信息存储，可以持续几分钟到一生。
    • 类型：
      • 声明性记忆（Declarative Memory）：关于事实和事件的记忆。
      • 程序性记忆（Procedural Memory）：关于技能和动作的记忆。
    • 影响因素：
      • 编码（Encoding）：将信息转化为可以存储在长期记忆中的形式。
      • 检索（Retrieval）：从长期记忆中访问信息。

# 注意力

  • 定义：专注于环境的特定方面，过滤掉不相关信息的过程。它控制着用于感知和认知的资源数量。
  • 分类：
    • 选择性注意力（Selective Attention）：专注于特定刺激而忽略其他刺激的能力。
    • 分散注意力（Divided Attention）：同时处理来自多个来源的信息的能力。
  • 影响因素：
    • 唤醒和动机：低唤醒状态会导致注意力下降，而动机可以增强对相关信息的注意力。

# 解决问题和决策

  • 定义：用于识别问题、产生解决方案、选择最佳行动方案的认知过程。
  • 影响因素：依赖于先前的知识、经验、注意力和工作记忆。
  • 方法：包括试错法、算法方法等。
  • 决策影响因素：认知偏差和情绪等。
